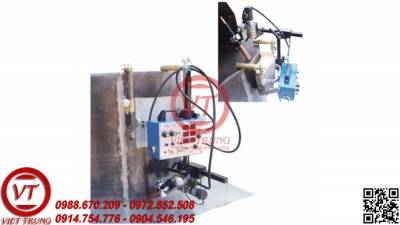

Máy này đơn giản và nhẹ. Bạn có thể sử dụng nó để hàn bên trong và bên ngoài cấu trúc hồ quang, bán kính của nó là hơn 175mm. Vị trí của ngọn đuốc song song với trung tâm của trục bánh xe. Vì vậy, ngọn đuốc có thể theo dõi các chùm và đã không bù đắp. Chất lượng chuyển đổi ở bên trong và bên ngoài là tốt.
Chi tiết của máy
HK-16 được tạo thành từ thân xe, di chuyển lắp ráp, tay lái, tay cầm, ngọn đuốc wiggler, tay cầm từ và hộp điều khiển.
1) Thân xe: Đây là khung máy, bao gồm bộ phận lái xe, bốn bánh xe cao su, bánh răng, xích, ròng rọc. Nó là tàu sân bay của các bộ phận khác.
Xử lý: Có hai tay cầm. Một máy được sử dụng để di chuyển máy khi máy phay 2) trên thép. Một cái khác được sử dụng để di chuyển máy khi máy giữ phẳng.
3) Đầu cắm điện: Đây là ổ cắm hai lõi trên hộp điều khiển.
Tay cầm ly hợp Magnet: Máy có từ tính lớn trong trường hợp đèn pin 4) Chạy tia chớp. Vì vậy, khi bạn di chuyển nó, bạn nên kéo tay cầm lên và giảm từ tính.
5) Điều chỉnh bánh xe treo: Sử dụng nó để điều chỉnh chiều dài mở rộng của bánh xe treo.
6) Bánh xe treo: Nó có thể hướng dẫn và ngăn máy không rơi khi máy ở phía hút. Chiều dài thanh là 200mm. bạn có thể kéo dài nó theo nhu cầu.
7) 8) Ghế di chuyển ngang và di chuyển theo chiều dọc: Sử dụng nó để điều chỉnh vị trí chéo và thẳng đứng của ngọn đuốc.
9) Thiết bị hàn ngọn đuốc: Làm hàn hàn đuốc đuôi trong mô hình swing.
10) Thiết bị tinh chỉnh góc: Dễ dàng sử dụng nó để điều chỉnh góc ngọn đuốc.
11) Thiết bị cầm nắm của ngọn đuốc hàn: Nó được sử dụng để cầm ngọn đuốc hàn. Nó thuận tiện để sửa chữa, điều chỉnh nó.
12) Hộp điều khiển.
13) Nguồn điện: Nguồn điện bên ngoài qua máy biến áp cung cấp hộp điều khiển và máy.
14) Hướng dẫn bánh xe: Cuộn theo kim loại cơ bản để hướng vị trí hàn đúng.
Thông số kỹ thuật
|
Nguồn điện |
24V |
|
kích thước |
360 * 350 * 540 |
|
Trọng lượng |
15.6Kg |
|
Phạm vi điều chỉnh ngọn đuốc hàn |
0 ~ 1115mm / phút |
|
Chức năng hoạt động |
Phạm vi góc làm việc ± 45 ° , Phạm vi điều chỉnh góc 10 ° |
