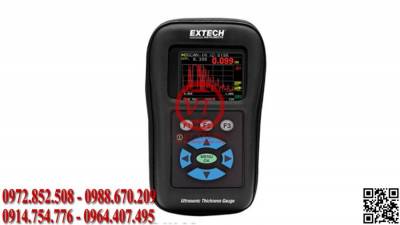

Máy siêu âm đo độ dày vật liệu Extech - TKG250 (VT-DDVL18)
Máy siêu âm đo độ dày/ ghi dữ liệu với màu dạng sóng Extech - TKG250
Thông số kỹ thuật của máy siêu âm đo độ dày/ ghi dữ liệu với màu dạng sóng Extech - TKG250:
| Thông số kỹ thuật | Phạm vi |
|---|---|
| Phạm vi độ dày thép | Đầu dò 5 MHz: 0,040 đến 20 "(1,0 đến 508mm); Đầu dò 10 MHz: 0,030" đến 2 "(0,76mm đến 50,8mm) |
| Phạm vi hiệu chuẩn vận tốc vật liệu | 0,200 đến 0,7362 in / μS (0,508 đến 18,699mm / S) |
| Ngôn ngữ | Anh, Pháp, Tây Ban Nha, Ý, Séc, Đức, Bồ Đào Nha, Slovak, Phần Lan và Hungary |
| Chế độ giữ | Giữ màn hình để duy trì đọc độ dày cuối cùng với màn hình video đảo ngược |
| Chế độ đóng băng | Hiển thị đóng băng (lý tưởng cho bài đọc nhiệt độ cao) |
| Chế độ tối thiểu / tối đa nhanh | Hiển thị giá trị tối thiểu hoặc tối đa và độ dày thực tế ở 20 lần đo / giây |
| Các đơn vị | Inch / Millimet / microseconds |
| Báo động | Tiếng bíp nghe được; màn hình nhấp nháy illuminae và bàn phím; và phản hồi rung |
| Bàn phím chiếu sáng | F1 = Đỏ, F2 = Vàng, F3 = Xanh để kiểm tra dễ dàng, đi / không đi |
| Độ lợi - Điều chỉnh biến | Trong các bước 1dB từ 20-90dB hoặc Điều khiển khuếch đại tự động (AGC) cho dạng sóng |
| B-Scan - Hiển thị mặt cắt ngang của mẫu thử | Hiển thị một mặt cắt trực quan của khu vực kiểm tra không có mối tương quan với khoảng cách. Màu sắc cảnh báo B-Scan bao gồm: Đỏ = dưới mức tối thiểu / trên mức tối đa; Vàng = Chú ý; và Xanh = Tốt. |
| Tiếng vọng | Chỉ đo độ dày kim loại (sơn và lớp phủ không ảnh hưởng đến giá trị độ dày vật liệu cơ bản) |
| Chế độ vi sai | Hiển thị sự khác biệt từ phép đo độ dày thực tế và giá trị tham chiếu của người dùng đã nhập |
| Chế độ vận tốc | Hiển thị tốc độ âm thanh để đo độ dày của vật liệu không xác định |
| Bộ dữ liệu | Lưu trữ các bài đọc 50k (có thể mở rộng đến 100k) và 5.000 dạng sóng; tên tệp dài tối đa 20 ký tự; và phần mềm Extech XPorter đi kèm trích xuất các tệp dữ liệu .csv có thể được mở để xem trong MS Excel, Notepad hoặc Wordpad. So sánh tệp & xem xét lưới |
| Phạm vi | Điều chỉnh điều khiển phạm vi thủ công hoặc theo dõi thu phóng tự động đến tiếng vang trung tâm độc lập với phạm vi đã chọn |
| Chế độ chỉnh lưu | RF, nửa sóng dương, nửa sóng âm và chỉnh lưu toàn sóng |
| Dạng sóng trực tiếp (A-Scan) | Điều chỉnh đầy đủ để đạt được ở bước 1dB hoặc AGC, trống chính, trống sau tiếng vang đầu tiên nhận được, phạm vi bao gồm theo dõi tự động thu phóng đến trung tâm tiếng vang độc lập với vật liệu và chỉnh lưu |
| Tuổi thọ pin | 8 đến 14 giờ (tùy thuộc vào điều kiện hoạt động) |
